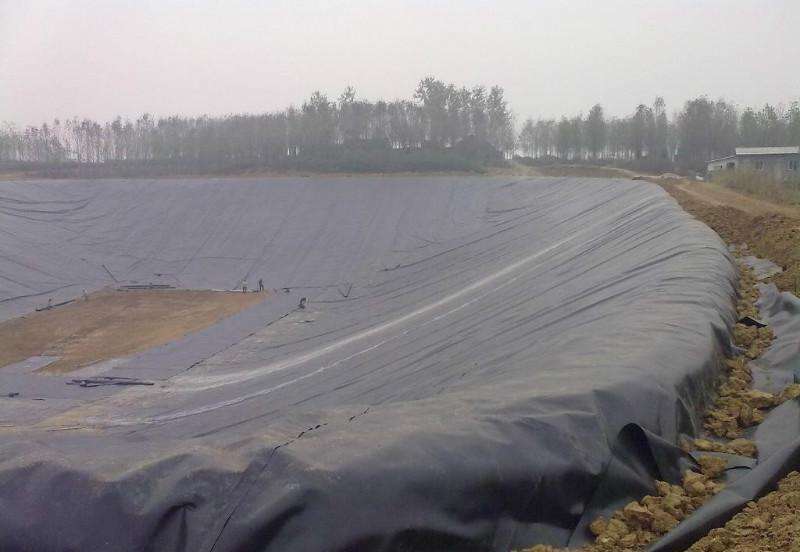

对于防渗膜的施工来说，施工完成后的检测是一向非常重要的工作，目前来讲对施工完成后用于检测的方法属电流检测方法为常用，今天我们就来为大家讲解一下土工膜电流检测方法的原理及步骤。
    高压直流电法的基本原理是利用HDPE 膜的高阻特性，对防渗层施加高压直流电，在膜上或膜下布置检测电极，通过采集检测电极的感应电势来定位漏洞。当膜完好无损时，总回路电流很小（可近似为零），检测层介质中的电势很小且分布均匀。当防渗层出现破损时，膜上下的供电电极通过漏洞形成回路，检测层介质电势分布会在漏洞附近产生突变，从而可以确定漏洞位置。对于双衬层填埋场，为对主次防渗层皆可进行渗漏检测，可将检测电极布置在两层人工衬层之间，基本原理框图如图1 所示。
防渗膜双衬层填埋场电法渗漏检测影响因素分析(转）

    在对主防渗层进行检测时，供电电极分别加在垃圾层和粘土层，通过采集膜下空间介质的电势分布来定位漏洞；在对次防渗层进行渗漏检测时，将供电电极分别加在粘土层和膜下土壤层，通过检测膜上空间的电势分布来定位漏洞。
    以主防渗层的渗漏检测为例，通电后，检测层中的空间电势分布满足泊松方程。
    防渗膜双衬层填埋场电法渗漏检测影响因素分析(转）
    由于粘土电阻率远小于HDPE 膜的电阻率，以上方程满足以下边界条件：
    防渗膜双衬层填埋场电法渗漏检测影响因素分析(转）
    其中边界是指包围检测层的四周面，n 为面的外法向。若将漏洞电流源视作点电流源，则有：
    防渗膜双衬层填埋场电法渗漏检测影响因素分析(转）
其中，I0 为漏洞电流强度，(x0 ,y0 ,z0 )为漏洞点的位置坐标，(x ,y ,z )为检测层观测点的位置坐标，Is 为膜下供电电极电流强度，(xS ,yS ,zS ) 为供电电极所在点的位置坐标。由于分界面电流密度的法向分量为零，可认为IS=I0。
    由以上分析可看出，可影响检测层介质电势分布的主要因素有：漏洞电流大小、检测电极与防渗层之间的距离、介质的电阻率以及供电电极的位置。
